TEMA 4


INSTRUMENTACIÓN DE MEDIDA Y CONDICIONES DE LA MEDICION.


¿Qué instrumentos se necisitan para realizar mediciones acústicas?

¿Qué tipo de sonómetros y acelerómetros debemos elegir para realizar mediciones acústicas?

|
Instrumentación de medida

Debemos usar sonómetros de tipo 1* y calibradores deClase 1* que cumplan con la normativa vigentereguladora del control metrológico del Estado sobreinstrumentos destinados a medir niveles de sonidoaudible.

Los acelerómetros y analizadores de frecuencia debencumplir con las especificaciones y tolerancias de laNorma ISO 8041 o Norma que la sustituya.



* tipo 1 significa una precisión de aproximadamente ± 0,7 dB
* clase 1 significa una precisión de aproximadamente ± 0,3 dB.



|

En la Ley 7/2002 de 3 de diciembre de la G.V. de Protección contra laContaminación Acústica se exigen una serie de requisitos que tienen quecumplir los instrumentos de medida ¿Cómo demostramos que nuestrosequipos lo cumplen?

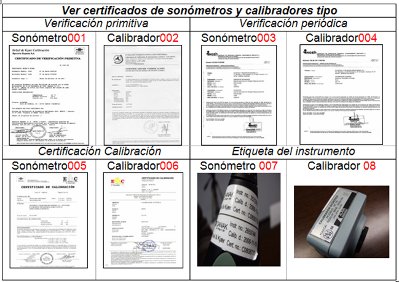

Los sonómetros y los calibradores tienen que tener un certificado de verificación primitiva(facilitado por el fabricante en el momento que se adquiere el equipo).

De forma anual deben pasar una verificación periódica para comprobar que los equipos siguen enperfecto estado de funcionamiento.

El equipo tiene que tener una pegatina donde se refleje todas las verificaciones del instrumento.

caertificados

¿Cómo aseguro la calidad de mi medición acústica?

Para asegurar la calidad de una medición acústica se debe tener en cuenta, siempre, una serie de condiciones que nunca deben pasarsepor alto a la hora de realizar una medición:
· Condición 1: Verificación del equipo.
SONÓMETROS: Primero se pone en marcha el sonómetro, se acopla el calibrador al sonómetro y se pone en funcionamiento. Secomprueba el nivel sonoro que se obtiene a 1 kHz y si difiere en más de 0.7 de 94 dB, se debe llevar a calibrar el sonómetro de nuevo.En el caso de que el nivel sonoro a 1 kHz difiera en menos de 0.7 dB del generado por el calibrador (94 dB), la verificación será correcta.Finalmente se desacoplar el calibrador y comienza la medida. >

ACELERÓMETROS: Se conecta el acelerómetro al analizador de espectros y se enroscar el calibrador de acelerómetros alacelerómetro. Hay que comprobar que, a una frecuencia de 159.2Hz se obtiene una amplitud de aceleración de 10m/s2 de lo contrariohabrá que llevar el equipo a calibrar. Finalmente se desenrosca el acelerómetro del calibrador de acelerómetros y comienza la medición.

· Condición 2: Influencia del técnico.
Se debe evitar al máximo que la presencia del técnico influya en la medición. Para ello el técnico debe situarse, al menos, a 1.5 m delinstrumento de medida durante el proceso de medición.

· Condición 3: Condiciones meteorológicas.
Cuando las medidas se realicen en el ambiente exterior, siempre se colocará una pantalla anti-viento que proteja el micrófono y nunca seharán en condiciones atmosféricas adversas.(Velocidad de viento > 5 m/s, lluvia o humedad relativa y temperatura fuera de lasestablecidas en las condiciones de funcionamiento que indica el fabricante)

· Condición 4: Respuesta del detector sonoro.Las medidas deben realizarse seleccionando el sonómetro en “modo de respuesta rápida, FAST” y no en modo “SLOW” De esta forma lamedida será más efectiva ante fluctuaciones del ruido registrado.
